qby气动隔膜泵

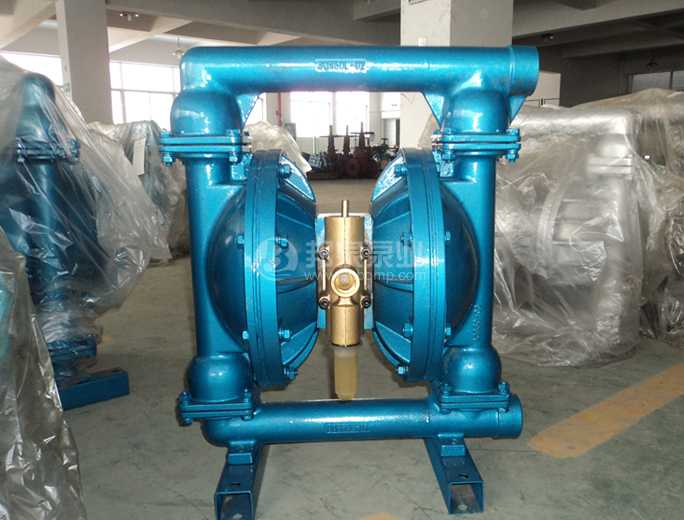

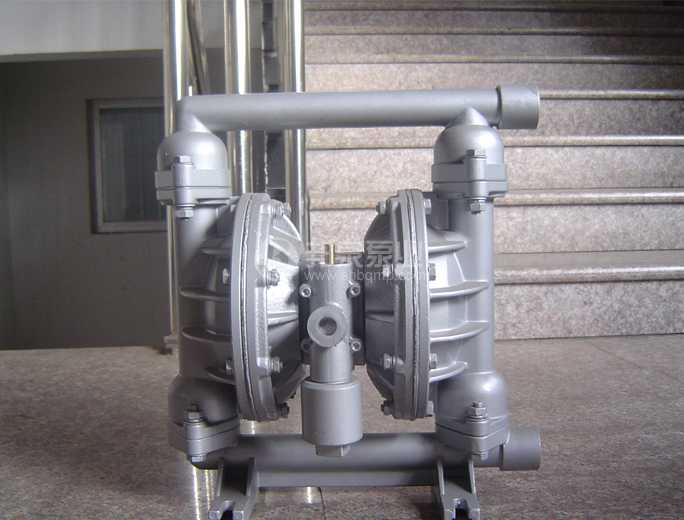

气动隔膜泵采用压缩空气为动力源，可输送各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体。共有八种规格直径：￠10mm(3/8寸)、￠15mm(1/2寸)、￠25mm(1寸)、￠40mm( 1寸半)、￠50mm(2寸)、￠65mm(2寸半)、￠80mm(3寸)、￠100mm(4寸)。常有六种材质：铝合金、铸铁、不锈钢、工程塑料、衬胶、衬氟塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜片等，以满足不同用户的需要。石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质，有qby1和qby2两个系列。





主要特点:
1、不需灌引水，吸程高达7m，扬程达50m，最高出口压力6.9kgf/cm2;
2、流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节（气压调节在2-7公斤）;
4、该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
5、不必用电，在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;
8、结构简单、易损件少，该泵结构简单安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动件。
9、可输送较粘的液体（粘度在1万厘泊以下）;
10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。



适用范围
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水，污泥，进行压滤机进料打压。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、作为各种固液体分离设备的前级送压装置。
16、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。
17、以及其他用途，未一一提出，详情咨询。



qby气动隔膜泵型号意义：
例如：qby2s-50 f46
qby1/qby2表示气动隔膜泵

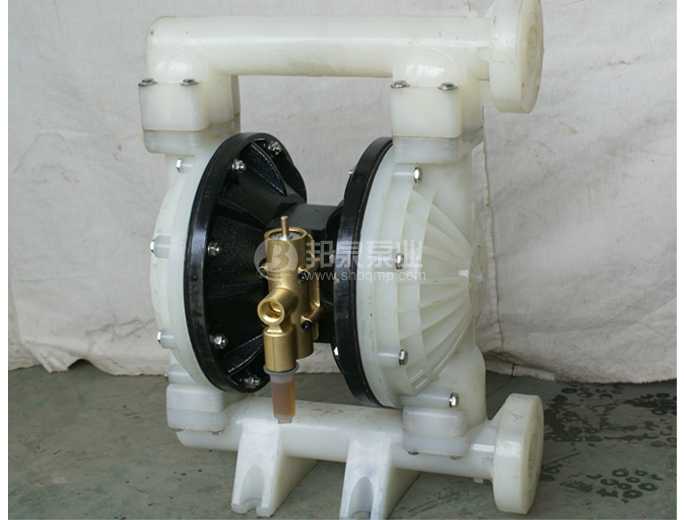

s表示工程塑料材质（z铸铁，l铝合金，b不锈钢，cf衬氟，zcj衬胶）
50表示进出口口径mm（50mm也表示2寸）
f46表示接触物料隔膜片材质（f46表示四氟）



qby气动隔膜泵规格型号性能参数

qby气动隔膜泵型号	流量 max (l/min)	出口 压力 max (kgf/cm2)	吸程 (m)	允许能 过颗粒 max (mm)	供气压力 (kbf/cm2)	供气消耗量max(m3/min)
qby-10/15	20	6.9	5	1	4-7	0.3
qby-20/25	100	6.9	5	2.5	2-7	0.6
qby-32/40	140	6.9	5	4.5	2-7	0.6
qby-50	240	6.9	5	8	2-7	0.9
qby-65	280	6.9	5	8	2-7	0.9
qby-80	400	6.9	5	10	2-7	1.5
qby-100	480	6.9	5	10	2-7	1.5

订货时要予以说明，同时还要告之使用环境、温度、介质、流量、扬程、压力、泵体材料、隔膜材料。
