机械隔膜计量泵定义
泵的液力端借助于隔膜来组成工作腔，以隔膜周期变形来替代活塞（柱塞）的往复运动的泵称为隔膜泵。通过往复运动的机件直接驱动隔膜前后挠曲周期性变形的泵。叫机械隔膜泵。
机械隔膜计量泵特点
因液力端的隔膜的精密封代替活塞的动密封，因此可以做到输送介质绝不泄露。除清水外，更适用于输送易爆、剧毒、恶臭、放射性的介质；

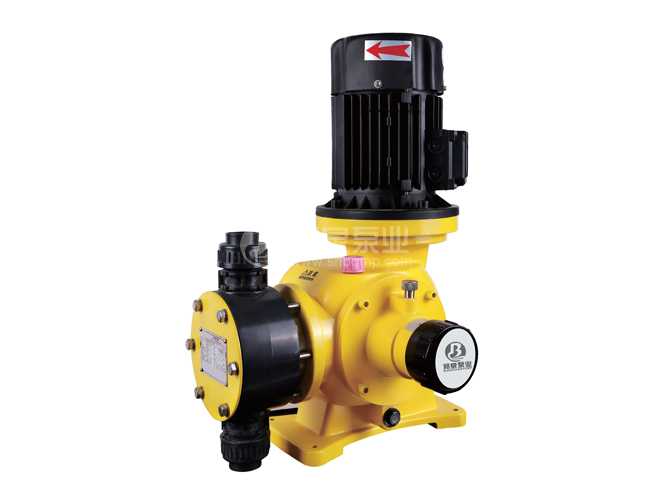

jxm-a系列机械隔膜式计量泵产品介绍
流量范围: 0-500 l/h
压力范围: 0-1.2mpa
电机功率: 370w / 550w,220v / 380v / 420v , 50/60hz
驱动系统: 两相、三相标准电机或防爆电机
防护等级: ip55
流量控制:手动控制, 自动控制(接收4-20ma 信号)
jxm-a系列机械隔膜式计量泵产品介绍
流量范围: 0-1200 l/h
压力范围: 0-1.0mpa
电机功率: 550w/750w / 550w,220v / 380v / 420v , 50/60hz
驱动系统: 两相、三相标准电机或防爆电机
防护等级: ip55
流量控制:手动控制, 自动控制(接收4-20ma 信号)
jxm-a和jzm-a系列机械隔膜式计量泵材料
泵头sus304, sus316, pvc, ptfe
隔膜: ptfe
单向阀: sus304, sus316, pvc, ptfe
阀球: zro2, sus304, sus316, 陶瓷
jxm-a和jzm-a系列机械隔膜式计量泵工作条件
环境温度: -30℃ --- 80℃
jxm-a系列机械隔膜式计量泵性能参数
| 型号 | 额定 流量 (l/h) |
最大 压力 (mpa) |
泵速 | 隔膜 | 行程 | 进出口 直径 |
电机功率 |
| jxm-a2.25/1.2 | 2.25 | 1.2 | 36 | ф36 | 1.2 | dn8 | 220v380v 0.37kw 1400rpm 3-50hz ip55f |
| jxm-a4.5/1.2 | 4.5 | 72 | |||||
| jxm-a9/1.2 | 9 | 144 | |||||
| jxm-a22/1.2 | 22 | 72 | ф45 | 4 | dn15 | ||
| jxm-a44/1.2 | 44 | 144 | |||||
| jxm-a85/1 | 85 | 1.0 | 72 | ф110/70 | 6 | ||
| jxm-a120/0.7 | 120 | 0.7 | 72 | 8 | |||
| jxm-a170/0.7 | 170 | 144 | 6 | ||||
| jxm-a240/0.7 | 240 | 144 | 8 | dn25 | |||
| jxm-a315/0.5 | 315 | 0.5 | 144 | ф110/80 | 8 | 220v/380v 0.55kw |
|
| jxm-a400/0.5 | 400 | 144 | 10 | ||||
| jxm-a500/0.5 | 500 | 180 |
jzm-a系列机械隔膜式计量泵性能参数
|
型号 mode |
额定 |
最大 |
泵速 |
隔膜 |
行程 |
进出口直径 |
电机功率 |
重 量 |
|
jzm-a82/1 |
82 |
1.0 |
36 |
ф110/70 |
12 |
dn15 |
|
30-40 |
|
jzm-a167/1 |
167 |
72 |
||||||
|
jzm-a237/1 |
237 |
102 |
||||||
|
jzm-a334/1 |
334 |
135 |
dn25 |
|||||
|
jzm-a410/1 |
410 |
180 |
||||||
|
jzm-a460/0.7 |
460 |
0.7 |
144 |
ф110/80 |
||||
|
jzm-a580/0.7 |
580 |
180 |
||||||
|
jzm-a656/0.35 |
656 |
0.35 |
102 |
ф162/115 |
|
0.75kw |
||
|
jzm-a940/0.35 |
940 |
144 |
dn40 |
|||||
|
jzm-a1200/0.35 |
1200 |
180 |
机械隔膜计量泵应用
广泛适用于环保、制药、造纸、污水处理及城市供水等行业，并能输送腐蚀性浆料和危险化学品。近年来，水泥助磨剂行业得到广泛地采用。
