  xwj型无堵塞纸浆泵产品简介
xwj型无堵塞纸浆泵，具有高效、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面：采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精度轴承(d级精度)及优质轴材料等，因此xwj型无堵塞纸浆泵是您理想的"好帮手"，同时您的成功也是我们始终的追求。



  xwj型无堵塞纸浆泵产品用途
xwj型无堵塞纸浆泵可广泛适用于轻工、造纸行业温度低于110℃，浓度低于6％浆料的输送，同时也可用于工业和城市给水、排水等场合。

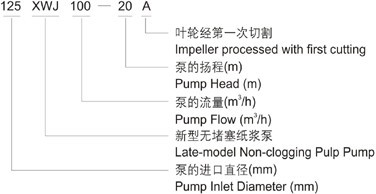

  xwj型无堵塞纸浆泵型号意义

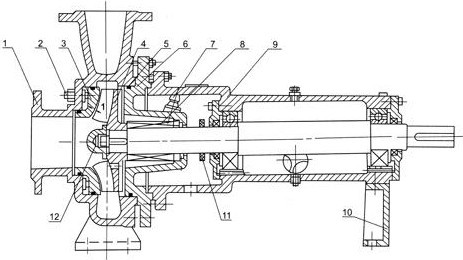

  xwj型无堵塞纸浆泵结构介绍

	1	泵体	7	软管接头
	2	调节螺杆	8	填料或机械密封
	3	耐磨板	9	悬架部件
	4	叶轮	10	支架
	5	o形圈	11	挡水圈
	6	泵盖	12	叶轮螺母

1．xwj型无堵塞纸浆泵为单级单吸悬臂式结构，主要由泵体、叶轮、泵盖、耐磨板及悬架部件组成；
2．从电机端看，电机为顺时针方向旋转，且泵为轴向吸入，径向(中间)排出；
3．泵为后开门结构，维修时可不必拆卸进出管路；
4．泵轴由两个高精度滚动轴承支承，采用稀油润滑(20#机油)；
5．轴封采用机械密封或填料两种型式；
6．耐磨板与叶轮前侧间隙可通过调节螺杆进行调节，以保持叶轮连续运行的高效性；
7．泵和电机由柱销联轴器直联传动。



  xwj型无堵塞纸浆泵材料
该泵的各过流部件材质为ht200、qt450-10、zg35或zg1cr18ni9ti，轴材质为40cr或3cr13。



  xwj型无堵塞纸浆泵性能参数

xwj型纸浆泵性能参数表
型号		流量	扬程	转速	配套电机型号及功率
		(m3/h)	(m)	(r/min)	(kw)
80xwj25-12.5		25	12.5	1450	y100l1-4/2.2
	a	20	10		y90l-4/1.5
80xwj25-20		25	20	1450	y100l2-4/3
	a	20	16		y100l1-4/2.2
100xwj50-20		50	20	1450	y132s-4/5.5
	a	45	18		y112m-4/4
	b	40	16		y112m-4/4
100xwj50-32		50	32	1450	y160m-4/11
	a	40	26		y132s-4/5.5
125xwj100-20		100	20	1450	y160m-4/11
	a	90	18		y132m-4/7.5
	b	80	16		y132m-4/7.5
125xwj100-32		100	32	1450	y160l-4/15
	a	90	28		y160m-4/11
	b	80	26		y160m-4/11
150xwj200-20		200	20	1450	y180m-4/18.5
	a	180	18		y160l-4/15
	b	160	16		y160m-4/11
150xwj200-32		200	32	1450	y200l-4/30
	a	187	28		y180l-4/22
	b	170	24		y180m-4/18.5
200xwj400-20		400	20	1450	y225s-4/37
	a	380	18		y200l-4/30
	b	340	15		y180l-4/22
200xwj400-32		400	32	1450	y250m-4/55
	a	375	28		y225m-4/45
	b	340	24		y225s-4/37



  xwj型无堵塞纸浆泵安装尺寸图

泵型号	配套电机型号	a	l1	l2	l3	a	l4	l5	b1	b	h1	h	n-d
	及功率（kw）
80xwj25-12.5	y100l1-4/2.2	60	768	108	550	110	371	847	310	350	215	425	4-φ18
80xwj25-12.5a	y90l-4/1.5							807
80xwj25-20	y100l2-4/3	110	980	120	740	125	491	847	440	490	255	490
80xwj25-20a	y100l1-4/2.2
100xwj50-20	y132s-4/1.5	90	920	130	660	125	472	1077	440	490	270	520
100xwj50-20a	y112m-4/4							1002
100xwj50-20b	y112m-4/4
100xwj50-32	y160m-4/11		1043	125	740			1207	460	510	300	580
100xwj50-32a	y132s-4/5.5		990					1077
125xwj100-20	y160m-4/11		1200	180	840	140	502	1252			300	580	4-φ24
125xwj100-20a	y132m-4/7.5		990	125	740			1162					4-φ18
125xwj100-20b	y132m-4/7.5
125xwj100-32	y160l-4/15		1200	180	840			1297			325	640	4-φ24
125xwj100-32a	y160m-4/11							1252
125xwj100-32b	y160m-4/11
150xwj200-20	y180m-4/18.5					150	502	1327			325	680
150xwj200-20a	y160l-4/15							1307
150xwj200-20b	y160m-4/11							1262
150xwj200-32	y200l-4/30							1432			375	730
150xwj200-32a	y180l-4/22							1367
150xwj200-32b	y180m-4/18.5							1327
200xwj400-20	y225s-4/37	115	1500	200	1050	350	652	1487	630	690	465	865	4-φ28
200xwj400-20a	y200l-4/30							1442
200xwj400-20b	y180l-4/22							1377
200xwj400-32	y250m-4/55	115	1500	200	1050	350	652	1717	630	690	465	865
200xwj400-32a	y225m-4/45							1632
200xwj400-32b	y225s-4/37							1607



  xwj型无堵塞纸浆泵进出口法兰尺寸

泵型号	进口法兰尺寸						出口法兰尺寸
	dn1	d1	d11	d1	b1	n1-d01	dn2	d2	d12	d2	b2	n2-d02
80xwj25-12.5	80	190	150	128	18	4-φ18	65	160	130	110	16	4-φ18
80xwj25-20
100xwj50-20	100	210	170	148	18	4-φ18	80	190	150	128	18	4-φ18
100xwj50-32
125xwj100-20	125	240	200	178	20	8-φ18	100	210	170	148	18	4-φ18
125xwj100-32
150xwj200-20	150	265	225	202	20	8-φ18	125	240	200	178	20	8-φ18
150xwj200-32
200xwj400-20	200	320	280	258	22	8-φ18	150	265	225	202	20	8-φ18
200xwj400-32



  xwj型无堵塞纸浆泵简要使用说明
1、xwj无堵塞纸浆泵起动前，应按以下要求进行检查；
①、各螺栓是否已紧固；轴承室内是否已注入稀油(油位高为油标φ心处)；
②、联轴器同轴度是否小于等于φ0.3mm：同时用手转动联轴器应感觉轻松均匀；
③、电机转向是否正确；
④、进口阀门是否全开；
⑤、出口阀门是否关闭；
⑥、密封水阀门是否开启；密封水压力要求：工作压力加上(0.3～0.5)kgf／cm2。
2、启动电机至额定转速后，缓慢打开出口阀门至额定工况要求(以电机运行电流为额定值的80％为宜)。
3、泵在运行过程中，应注意泵的运转稳定性及密封水的冷却、冲洗情况。
4、当xwj无堵塞纸浆泵运行一段时间或扬程有所下降时，应注意调整叶轮前侧间隙，调节方法如下：
先松开各紧固螺母，将方头调节螺杆(见结构图)按逆时针转动至耐磨板与叶轮前侧相碰为止，然后再按顺时针将方头调节螺杆退回至1／2圈(此时其间隙为0．8～1mm)，最后拧紧各螺母。
5、泵停止运转时，应先关闭出口阀门，然后再关闭电机电源等。
6、当泵需停用一段时间时，应排尽泵内积液，以便下次使用。
