qwl潜水螺旋泵,型号有：100qwl78-7-4、80qwl70-12-5.5、150qwl135-8-5.5、100qwl65-15-7.5、80qwl84-20-11、150qwl150-12-11、200qwl240-11-15、100qwl150-19-15、200qwl300-12-18.5、100qwl165-32-30、150qwl300-19-30、250qwl480-17-37、150qwl300-31-45、200qwl540-20-45、200qwl600-31-90、150qwl360-53-110、150qwl600-50-160，是在引进国外先进技术基础上研制成功的螺旋式无堵塞泵。它结合多年的设计、制造经验，经过若干次技术改进，形成了系列化的性能可靠、技术成熟的潜水螺旋泵产品。该产品设计型谱化，具有效率高、防缠绕、无堵塞、高可靠性、自动耦合、自动控制和自动保护等一系列的优点。泵的性能覆盖面广，泵与电机共轴，结构紧凑，低噪音，便于现场安装和维修。

潜水螺旋泵螺旋式无堵塞潜水泵防缠绕低紊流及柔性输送泵 submersible crew pump-凯发k8国际首页

上海邦泉泵业制造有限公司

shanghai bangquan pump manufacturing co., ltd

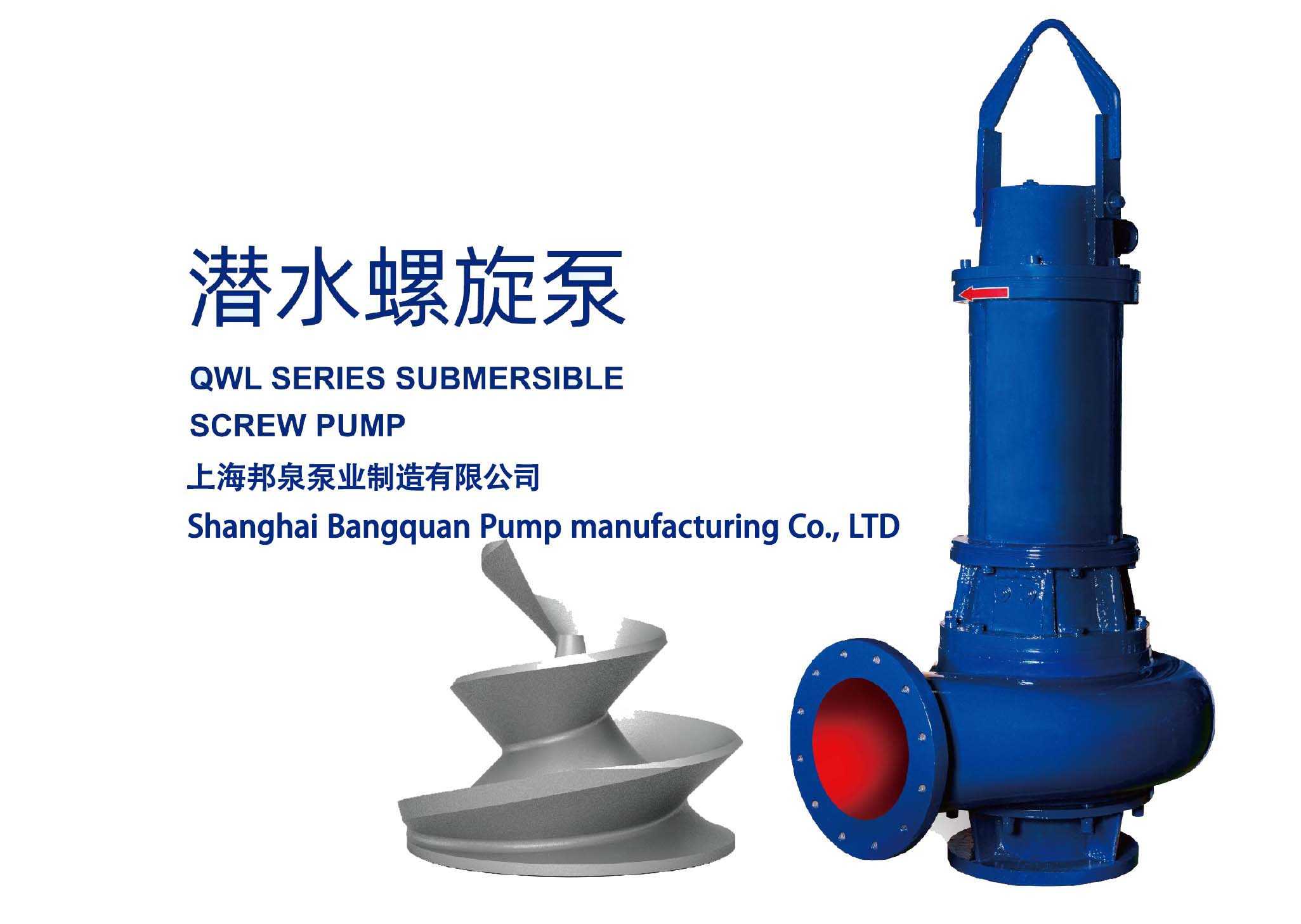

潜水螺旋泵螺旋式无堵塞潜水泵防缠绕低紊流及柔性输送泵 submersible crew pump

型号说明

型号：80qwl70-12-5.5

80表示排出口径（mm）

qwl表示潜水螺旋泵

70表示流量（m3/h）

12表示扬程（m）

5.5表示电机功率（kw）

产品特点

1、无堵塞性能显著

螺旋离心泵叶轮的通径大，加上导向和螺旋推进作用，使其通过性能很好，可以输送含固体颗粒及各种长纤维的液体，以及高粘度、高浓度液体，真正做到了无堵塞，不缠绕。

2、低紊流及柔性输送，无损性好

固液两相流逐渐向前推进，流动方向无突然变化，流动平稳，其独特的设计使该泵可以通过脆弱或易损物体而不致令其受损。对水果、蔬菜、绒状物、含晶状物的流体，甚至活鱼都能轻易输送。近年来，尤其适合于输送活性污泥，并可以保持活性污泥的特性。

3、效率高

螺旋离心运动使流体在泵内平滑流动、低紊流，将水力损失降到最低程度，其结果就是直接降低能量消耗，效率高，降低运行费用；减少泵的磨损，降低维修保养费用，减少停工期，节约成本。

4、吸入性能好

停机水位低，低速的选取可以很好地提高水泵的汽蚀性能，即使产生局部汽蚀，泵仍能正常工作。并可抽送含气的液体，含气量在15%以下时，泵的性能、振动基本不发生变化。

5、无过载功率曲线

优选的水力设计使得水泵的功率曲线平坦，曲线后部下沉，在正常运行中，不会出现电机过载现象；同时流量扬程曲线陡斜，相对于扬程变化，流量变化很小，从而能保证水泵平稳地运行。

产品适用范围

qwl系列潜水螺旋泵的核心部件叶轮采用螺旋叶片和离心叶片相结合的一体化结构设计，这种泵是容积泵和离心泵的组合，故称为螺旋离心泵。主要适用于市政工程、污水处理、造纸、纺织、印染、工农业、医院、建筑、宾馆、饭店等行业，用于输送带固体颗粒及各种长纤维的废水、城市生活污水和雨水，还包括高浓度、高粘度液体的输送。

使用条件

1、输送介质温度：0～100℃；

2、输送介质ph值为4~10；

3、输送介质的最高浓度：①纸浆-12%以下；②带固体污水-13%以下；③泥浆-14%以下；④纤维浆-14%以下；

4、电压380v、50hz（其它电压、频率可按合同制造）；

5、潜水深度：最深20m。

结构说明

qwl系列潜水螺旋泵的水力部分主要有出水蜗壳、吸水口、叶轮组成；出水蜗壳由吸入盖和蜗壳两部分组成。吸入盖部分的叶轮，产生螺旋推进作用，蜗壳部分的叶轮像一般离心泵产生离心作用，叶片进口的锐角部分将杂物导向轴心附近，再利用螺旋作用使之沿轴线推进。

技术参数

序号	规格型号	流量（m3/h)	扬程 (m)	转速(r/min)	泵效率(%)	配套功率（kw)
序号	规格型号	流量（m3/h)	扬程 (m)	转速(r/min)	泵效率(%)	配套功率（kw)
1	100qwl78-7-4	78	7	1450	62	4
2	80qwl70-12-5.5	70	12		64	5.5
3	150qwl135-8-5.5	135	8		65	5.5
4	100qwl65-15-7.5	65	15		60	7.5
5	80qwl84-20-11	84	20		63	11
6	150qwl150-12-11	150	12		64	11
7	200qwl240-11-15	240	11		74	15
8	100qwl150-19-15	150	19		65	15
9	200qwl300-12-18.5	300	12		76	18.5
10	100qwl165-32-30	165	32		62	30
11	150qwl300-19-30	300	19		71	30
12	250qwl480-17-37	480	17		75	37
13	150qwl300-31-45	300	31		71	45
14	200qwl540-20-45	540	20		77	45
15	200qwl600-31-90	600	31		74	90
16	150qwl360-53-110	360	53		67	110
17	150qwl600-50-160	600	50		73	160
