1.1米顿罗隔膜计量泵综述
gm系列机械隔膜计量泵是往复式化合物投加泵，输送流量达500l/h，压力达12bar。这种泵的特点是机械驱动隔膜，取消了物料侧的隔膜护盘。冲程调节机构基于可变偏心机构的工作原理，替代了传统的有效冲程调节的设计形式。这种设计显著地减小了压力和流量的脉冲程度。在10%--100%的流量范围内，稳定精度为额度流量的±2%。
gm泵及泵部件：包括电机、机械驱动机构、泵头。
泵头与机械驱动机构之间的油封保证齿轮润滑油无泄漏。
冲程调节手柄可以手动调节流量。
1.2米顿罗隔膜计量泵工作原理
驱动端
gm泵由两大部分组成，驱动端和液力端。输出流量取决于驱动端的冲程速度，泵头尺寸和冲程长度。无论泵在运行或停止状态，均可通过调节冲程调节手柄改变冲程长度，驱动端根据可变偏心机构原理工作。电机通过蜗杆、蜗轮减速，驱动偏心机构，偏心机构将蜗轮的旋转运动转换成连杆的直线往复运动。当冲程为0%时，连杆轴与蜗杆轴(a)对齐，所以连杆没有直线往复运动。当冲程为100%时，连杆轴与蜗杆轴之间会产生偏心距，导致连杆产生直线运动。
机械隔膜液力端
隔膜组件与连杆采用机械方式连接，与连杆同时进行直线往复运动。在吸入冲程时，隔膜开始向后运动，泵头内的压力降低，当泵头内压低于吸液管路压力时，吸入口单向阀球被向上“推开”，进口管路中的介质进入泵头腔室内。当吸入冲程结束，隔膜运动瞬间停止，泵头内的压力与进口管路中的压力相同，吸入口单向阀复位。
在排出冲程时，隔膜开始向前运动，泵头内压力立刻升高。当泵头压力高于出口管路压力时，排出口单向阀被向上“推开”泵头内的介质进入出液管路。当排出冲程结束时，隔膜再一次瞬间停止，泵头内压力与出口管路内的压力相同，出口单向阀复位。然后再开始下一个循环。

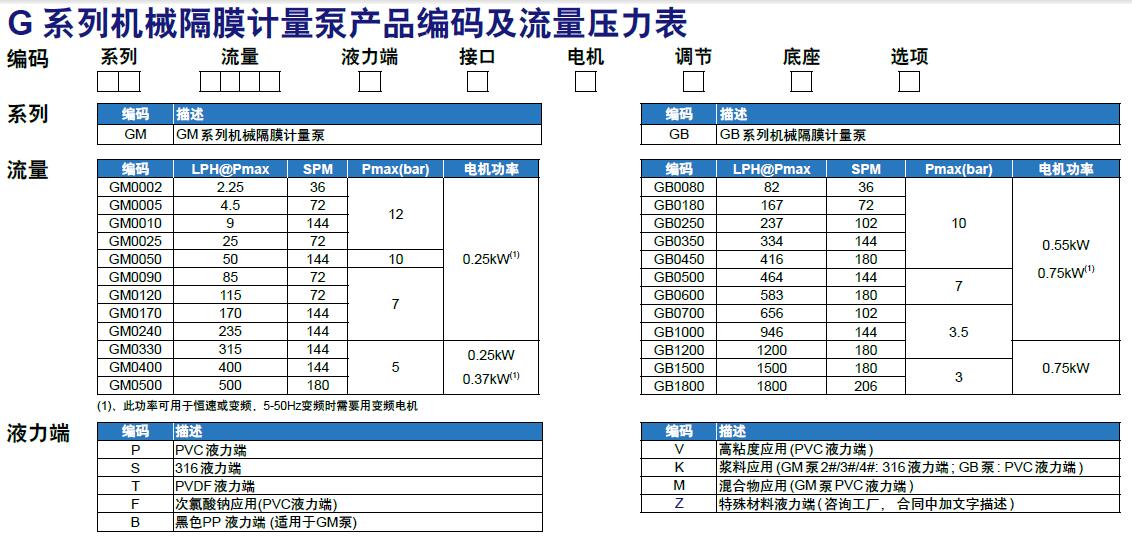

1.3米顿罗g系列隔膜计量泵流量压力表

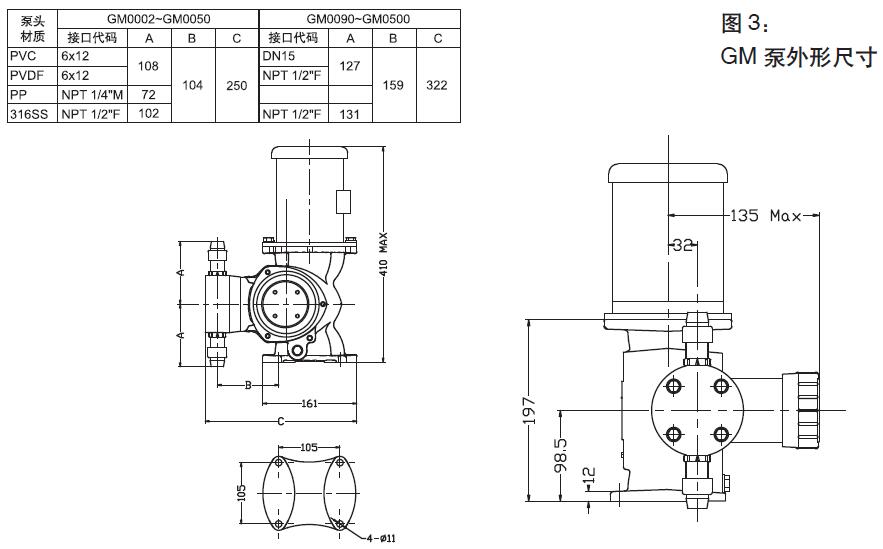

1.4米顿罗g系列隔膜计量泵外形尺寸
