无密封无轴封可调速电动抽液泵 hd-e2-v ss304 插桶泵

来源：凯发k8国际首页发布时间：2019-04-13 点击：

hd系列无轴封可调速插桶泵、电动抽液泵
泵管材质：聚丙烯(pp)、聚偏二氟乙烯（pvdf）、不锈钢304及不锈钢316l可选
驱动方式：电动或气动驱动，满足不同动力源

hd系列电动抽液泵是凯发k8国际首页为满足市场客户需要开发的一种新型产品，具有技术先进，性能稳定，操作方便，质量可靠、性价比高等诸多优点。为了保证产品的品质，我们所有的关键部件均采用原装进口零件，深沟球轴承、氟橡胶骨架油封，轴套分别采用瑞士、日本、台湾的产品，是目前国内唯一可以替代进口桶泵产品的理想选择。hd系列电动抽液泵采用无密封无轴封设计，无需考虑液体对密封圈的侵蚀；分段模块化的泵管设计技术，泵体与电机采用螺纹式法兰安装盘，使泵的使用、拆装和维护变得十分简单，无需辅助工具即可实现对任何零部件的更换。

马达采用国内技术领先的无级可调速马达，具有噪声低，冲击小的优点。调速马达的使用，使液体的输送流速变得可控，只需一款产品就可以替代传统型对不同功率产品的要求。所有电动马达，均采用内置安全开关技术，有效防置因过载和电流过大，而损坏电机；低压保护技术的采用，可有效预防泵在突然断电后再重启时发生意外，从而保证了马达的高可靠性和耐用性。

产品广泛的应用于电子业、光电业、半导体业、废水处理业石化业、电镀业、化学业、食品业、生化科技业、饮料业、制药业、畜牧业、化妆品业、建筑业、造纸业、石化业、船业、纺织业、油漆业、汽车业等行业。

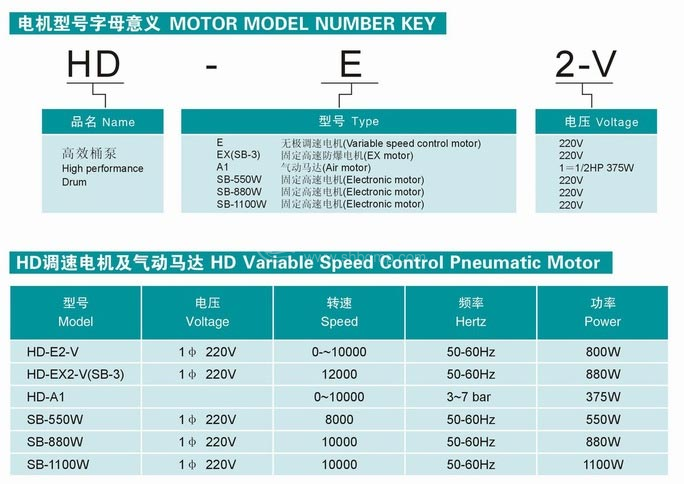

hd抽液泵插桶泵电机型号意义

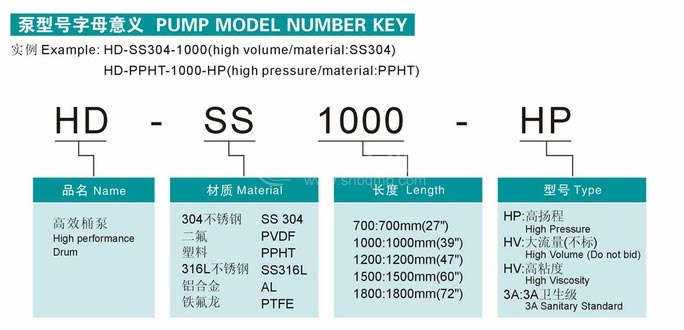

hd电动抽液泵插桶泵泵型号意义

电机型号字母意义：
例如：hd-e-2-v
hd表示高效桶泵high performance drum
e表示无级调速电机（variable speed control motor）
ex表示固定高速防爆电机（ex motor）
a1表示气动马达(air motor)
sb-550w固定高速电机
sb-880w固定高速电机
sb-1100w固定高速电机
2-v表示电压220v

hd调速电机及气动马达常见型号：hd-e2-v、hd-ex2-v(sb-3) 、hd-a1、sb-550w、sb-880w、sb-1100w。

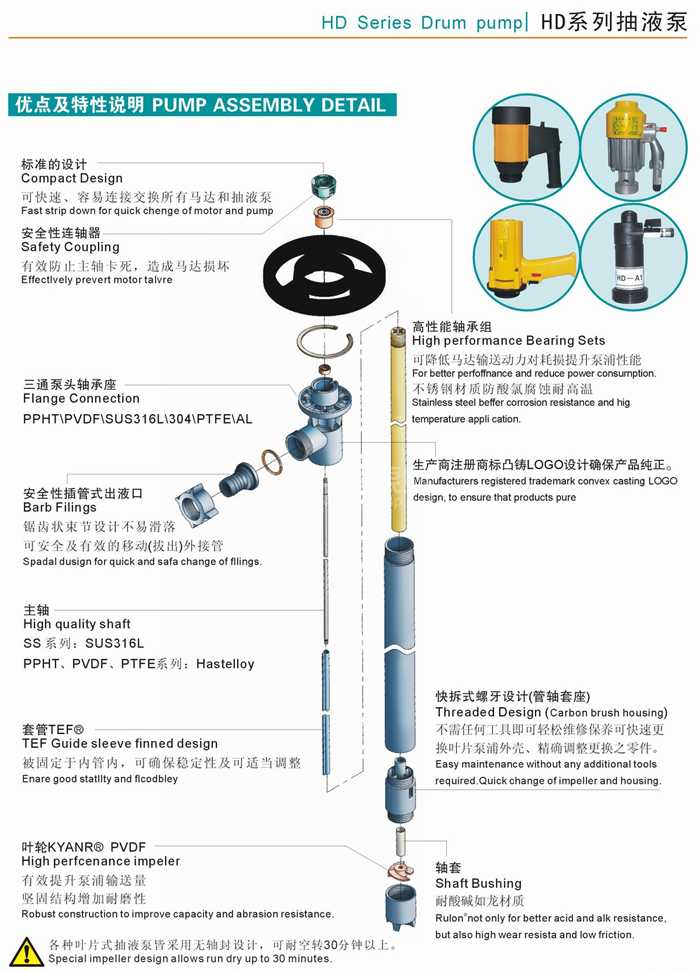

上海邦泉泵业无密封无轴封桶泵电动抽液泵结构图

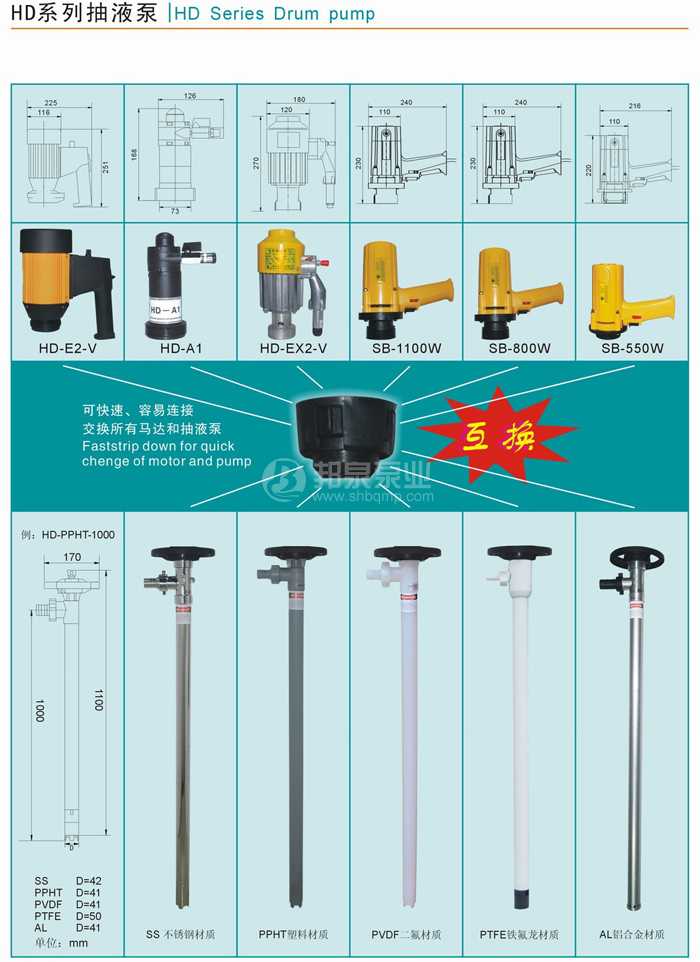

上海邦泉泵业抽液泵电机和泵管配套说明

■ 安全性
无泄漏：泵管无泄漏设计，无需考虑液体对密封圈的侵蚀，更适合腐蚀性化工液体的输送。
过载保护：电机配有过载保护装置。

■ 经济实用性
轻便：泵管和马达总重量在4-10kg，易于携带，移动。
快捷：2-3分钟可以清空一个200l标准桶。
无轴封：无泄漏结构，不需要使用机械密封，降低维修成本。

■ 通用性
多种材质：多种材质的泵管，聚丙烯(pp)、聚偏二氟乙烯（pvdf）、不锈钢304及不锈钢316l等材质的应用，让绝大部分低粘度到中等粘度，一般腐蚀到强腐蚀的液体的输送，变得轻松可靠，可以满足80%以上的场合的应用。
多种驱动方式：电动或气动驱动，满足不同动力源。

■ 易用性
人性化设计：符合人体工学的外形设计，更易操作者使用。
适用性强：可以输送普通介质到各类强酸强碱，及易燃易爆液体。
接口方便：标准g1”螺纹出口，适合连接各类接头。
改进型联轴器：安装无需对中，连接只需数秒钟。

hd系列无轴封可调速插桶泵、电动抽液泵性能参数最大流量、最高扬程、电机再功率，转速、泵管直径、出口直径、泵管材质、耐温度、适用粘度、轴材质、适用比重说明

电机类型	产品型号	最大流量升/分	最高扬程米	电机功率 w	转速转/分	泵管直径	出口直径	泵管材质	耐温（度）	适用粘度	轴材质	适用比重
普通调速电机 220v 50hz	hd-e2-v al-□	165	10	800	10000	41mm	25	al 铝合金	100	1000 cps	ss304	〈1.8
	hd-e2-v al-□hp	100	28	800	10000	41mm	25	al 铝合金	100	1200 cps	ss304	〈1.8
	hd-e2-v ss304-□	165	10	800	10000	42mm	25	不锈钢ss304	100	1000 cps	ss316l	〈1.8
	hd-e2-v ss304-□hp	100	28	800	10000	42mm	25	不锈钢ss304	100	1200 cps	ss316l	〈1.8
	hd-e2-v ss316l-□	165	10	800	10000	42mm	25	不锈钢ss316l	100	1000 cps	ss316l	〈1.8
	hd-e2-v ss316l-□hp	100	28	800	10000	42mm	25	不锈钢ss316l	100	1200 cps	ss316l	〈1.8
	hd-e2-v ppht-□	165	10	800	10000	41mm	25	pp	80	1000 cps	ss316l 哈氏合金	〈1.8
	hd-e2-v ppht-□hp	100	28	800	10000	41mm	25	pp	80	1200 cps	ss316l 哈氏合金	〈1.8
	hd-e2-v pvdf-□	165	10	800	10000	41mm	25	pvdf	100	1000 cps	哈氏合金	〈1.8
	hd-e2-v pvdf-□hp	100	28	800	10000	41mm	25	pvdf	100	1200 cps	哈氏合金	〈1.8
	hd-e2-v ptfe-□	165	10	800	10000	50mm	25	ptfe	130	1000 cps	哈氏合金	〈1.8
	hd-e2-v ptfe-□hp	100	28	800	10000	50mm	25	ptfe	130	1200 cps	哈氏合金	〈1.8
防爆电机 220v 50hz	hd-ex2-v al-□	165	10	800	10000	41mm	25	al 铝合金	100	1000 cps	ss304	〈1.8
	hd-ex2-v al-□hp	100	28	800	10000	41mm	25	al 铝合金	100	1200 cps		〈1.8
	hd-ex2-v ss304-□	165	10	800	10000	42mm	25	不锈钢ss304	100	1000 cps	ss316l	〈1.8
	hd-ex2-v ss304-□hp	100	28	800	10000	42mm	25	不锈钢ss304	100	1200 cps		〈1.8
	hd-ex2-v ss316l-□	165	10	800	10000	42mm	25	不锈钢ss316l	100	1000 cps	ss316l	〈1.8
	hd-ex2-v ss316l-□hp	100	28	800	10000	42mm	25	不锈钢ss316l	100	1200 cps		〈1.8
	hd-ex2-v ppht-□	165	10	800	10000	41mm	25	pp	80	1000 cps	ss316l 哈氏合金	〈1.8
	hd-ex2-v ppht-□hp	100	28	800	10000	41mm	25	pp	80	1200 cps		〈1.8
	hd-ex2-v pvdf-□	165	10	800	10000	41mm	25	pvdf	100	1000 cps	哈氏合金	〈1.8
	hd-ex2-v pvdf-□hp	100	28	800	10000	41mm	25	pvdf	100	1200 cps		〈1.8
	hd-ex2-v ptfe-□	165	10	800	10000	50mm	25	ptfe	130	1000 cps	哈氏合金	〈1.8
	hd-ex2-v ptfe-□hp	100	28	800	10000	50mm	25	ptfe	130	1200 cps		〈1.8
防爆气动马达 (供气压力4-7 bar)	hd-a1 al-□	100	7	370	9500	41mm	25	al 铝合金	100	300 cps	ss304	〈1.8
	hd-a1 al-□hp	60	13	370	9500	41mm	25	al 铝合金	100	700 cps	ss304	〈1.8
	hd-a1 ss304-□	100	7	370	9500	42mm	25	不锈钢ss304	100	300 cps	ss316l	〈1.8
	hd-a1 ss304-□hp	60	13	370	9500	42mm	25	不锈钢ss304	100	700 cps	ss316l	〈1.8
	hd-a1 ss316l-□	100	7	370	9500	42mm	25	不锈钢ss316l	100	300 cps	ss316l	〈1.8
	hd-a1 ss316l-□hp	60	13	370	9500	42mm	25	不锈钢ss316l	100	700 cps	ss316l	〈1.8
	hd-a1 ppht-□	100	7	370	9500	41mm	25	pp	80	300 cps	ss316l 哈氏合金	〈1.8
	hd-a1 ppht-□hp	60	13	370	9500	41mm	25	pp	80	700 cps	ss316l 哈氏合金	〈1.8
	hd-a1 pvdf-□	100	7	370	9500	41mm	25	pvdf	100	300 cps	哈氏合金	〈1.8
	hd-a1 pvdf-□hp	60	13	370	9500	41mm	25	pvdf	100	700 cps	哈氏合金	〈1.8
	hd-a1 ptfe-□	100	7	370	9500	50mm	25	ptfe	130	300 cps	哈氏合金	〈1.8
	hd-a1 ptfe-□hp	60	13	370	9500	50mm	25	ptfe	130	700 cps	哈氏合金	〈1.8

备注：以上产品型号中“□”泵管的长度(长度有700mm、1000mm、1200mm、1500mm)，塑料泵型如需选用hc(哈氏合金)泵轴需另外提出，详情咨询上海邦泉泵业制造有限公司，咨询电话：021-57648032。

其他相关泵：气动隔膜泵、隔膜计量泵选型参考。
