skylink斯凯力气动隔膜泵 ls25,ss-凯发k8国际首页

capacity
流量

air valve
气阀

solids-handling
输送最大颗粒

heads up to
最大工作流体压力

displacement
单次循环排量

rc1"threaded port
rc1"螺纹接口

170lpm (max)

170 升/分钟(最大)

no-lube, no-stall
无油润滑无死点

1/4" / 6mm (max)
2 分/6 毫米

125 psi/8.6bar of water
125psi/8.6bar 水压

0.11gallon/0.42 liter
0.11加仑/0.42升级 升

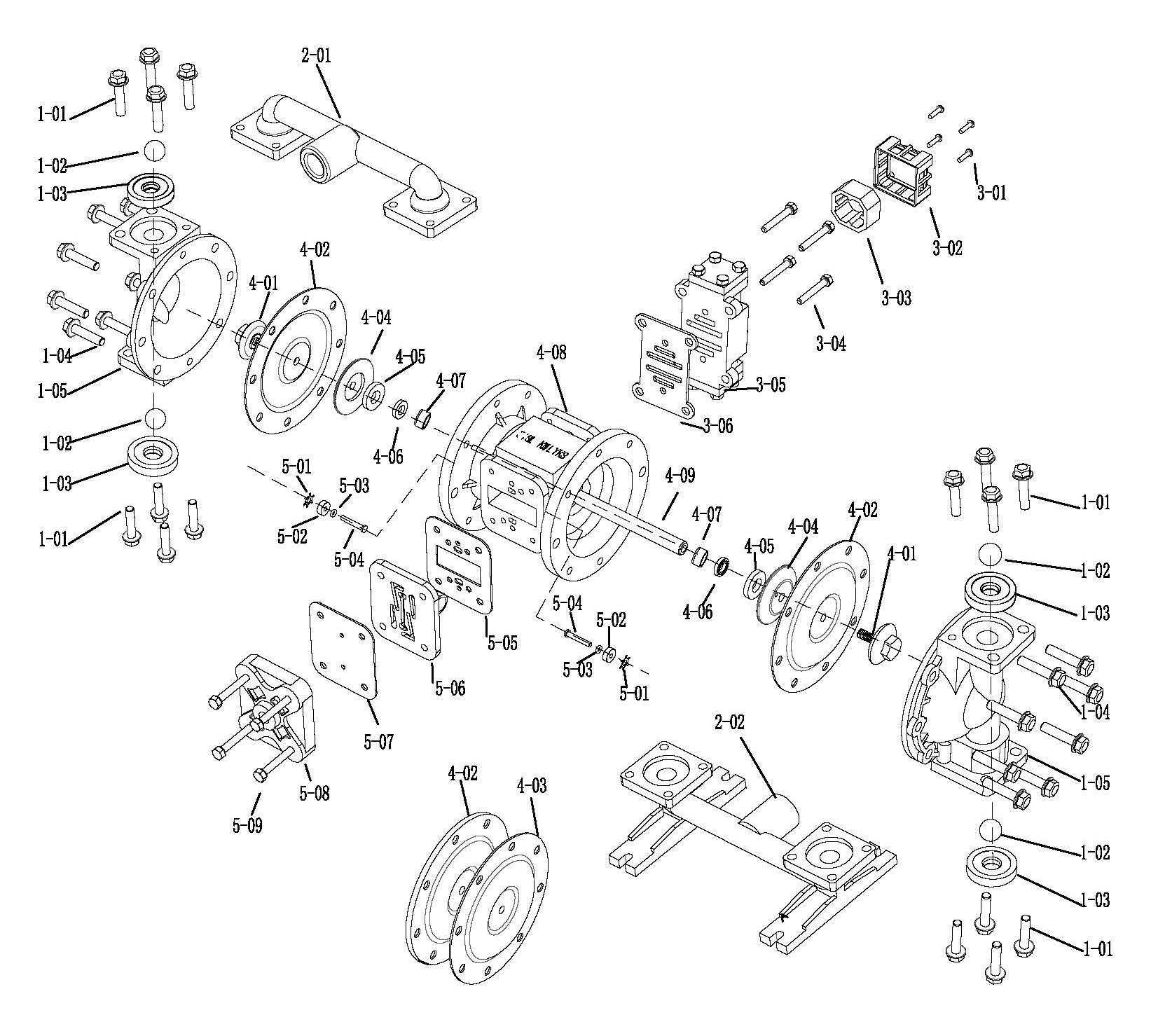

part number& description
配件编号和配件名称

quantity
数量

1-02

1025.6154(teflon)   ball, check 阀球（特氟龙）

4

1025.6158(sp) ball, check 阀球（三道橡胶）

4

1025.6152(ne)         ball, check阀球（氯丁橡胶）

4

1-03

0025.6054（teflon）   seat,check valve 阀座（特氟龙）

4

0025.6058（sp）    seat,check valve 阀座（三道橡胶）

4

3-02

0025.5540        muffler cap 消音器外壳

1

3-03

0025.5440        muffler 消音器内芯

1

3-05

0025.4600l      air valve 主气阀组件

1

3-06

0025.7054        gasket, air valve 主气阀垫片

1

4-01

0025.3290(ss) plate, outer diaphragm膜片外压板（不锈钢）

2

0025.3291(al) plate, outer diaphragm膜片外压板（铝合金）

2

0025.3299(cs) plate, outer diaphragm膜片外压板（碳钢）

2

4-02

0025.8658（sp）    diaphragm膜片（三道橡胶）

2

0025.8652（ne）   diaphragm膜片（氯丁橡胶）

2

4-04

0025.3391        plate, inner diaphragm膜片内压板

2

4-05

0025.6352        bumper,diaphragm 减震圈

2

4-06

0025.6452        seal, u-cap shaft   u 型圈

2

4-07

0025.3892        bushing 中间轴轴套

2

4-09

0025.3490        rod, diaphragm 中间轴

1

5-01

0012.3989        ring, retaining 顶针卡簧

2

5-02

0012.3640        bushing 顶针袖套

2

5-03

0158.7390        o-ring 顶针 o 型圈

2

5-04

0025.3590        pin, actuator 顶针

2

5-05

0025.6652        gasket, pilot valve 分配阀垫片

1

5-06

0025.4100l      pilot valve 分配阀组件

1
