skylink斯凯力3寸塑料特氟龙隔膜泵ps80,pp-at-t/s-pp-tt-0f
来源:凯发k8国际首页 发布时间:2024-03-11 点击:

skylink斯凯力3寸塑料特氟龙隔膜泵ps80,pp-凯发k8国际首页

口径:3"法兰

hg/t20615-09 c1150

进气接口:rc3/4

泵壳材质:pp

隔膜材质:特氟龙

阀球:特氟龙

最大流量:988l/min(水)

最大压力:6.9bar

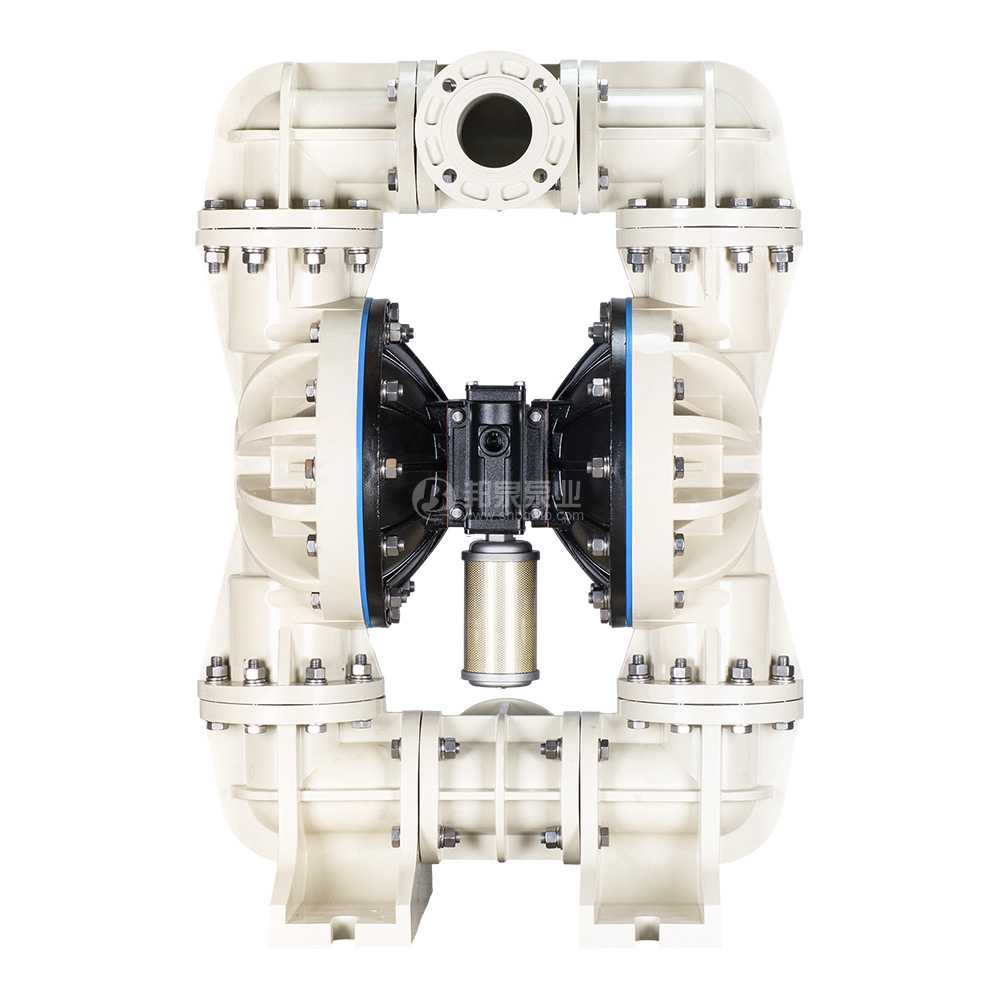

skylink ps80 3寸塑料特氟龙三道橡胶隔膜泵



常见型号有:

ps80,pp-at-t/s-pp-tt-0f

ps80,pp-at-sp-pp-sp-0f

ps80,pp-at-sp-pp-tt-0f

ps80,ky-at-t/s-ky-tt-0f

ps80,ky-at-sp-ky-sp-0f



常用流体备件包和空气备件包

ps80 fluid space part package  流体备件包

part package备件包

part number零件编号

description描述

quantity数量

3"neoprene fluid spare part package

3寸氯丁橡胶流体备件包



0080.0152

3" neoprene valve ball  3寸氯丁橡胶阀球

4

3" neoprene diaphragm  3寸氯丁橡胶膜片

2

3" neoprene valve seat  3寸氯丁橡胶球座

4

3"teflon/santoprene fluid spare part package

3寸特氟龙/三道橡胶流体备件包



3"teflon/neoprene fluid spare part package

3寸特氟龙/氯丁橡胶流体备件包





0080.0184









0080.0124

3" ptfe valve ball  3寸特氟龙阀球

4

3" ptfe diaphragm  3寸特氟龙膜片

2

3" santoprene diaphragm  3寸三道橡胶膜片

2

3" ptfe valve seat 3寸特氟龙球座

4

3" ptfe valve ball  3寸特氟龙阀球

4

3" ptfe diaphragm  3寸特氟龙膜片

2

3" neoprene diaphragm  3寸氯丁橡胶膜片

2

3" ptfe valve seat  3寸特氟龙球座

4

3"santoprene fluid spare part package

3寸三道橡胶流体备件包



0080.0158

3" santoprene valve ball  3寸三道橡胶阀球

4

3" santoprene diaphragm  3寸三道橡胶膜片

2

3" santoprene valve seat  3寸三道橡胶球座

4

ps80 air spare part package  空气备件包

3"air spare part package

3寸空气备件包







1080.0003

external "o" ring of 1.5-3"main valve 1.5-3寸主气阀外层o型圈

"o" ring of 3"main shaft  3寸中间轴o型圈

6

2

"o" ring of 1.5"-3"pilot shaft   1.5-3寸导向阀阀套o型圈

4

piston  1.5-3寸活塞组件

1

spool assembly  1.5-3寸主气阀滑阀芯阀套

1

gsaket.cap  1.5-3寸导向阀密封垫片

1

main gasket.cap  1.5-3寸主气阀密封垫片

1



ps80气动隔膜泵结构图图ps80 diaphragm pump exploded view

ps80气动隔膜泵结构图ps80 diaphragm pump exploded view

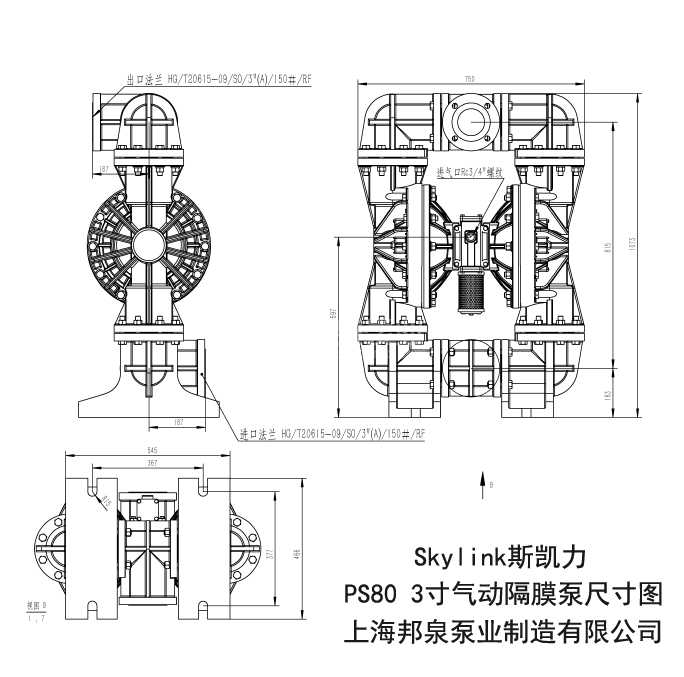

ps80气动隔膜泵尺寸参考图

ps80气动隔膜泵尺寸图 ps80 dimensional drawing (thread)
