厂家-上海邦泉泵业，主要型号有4dsy-520/6.3、4dsy-400/10、4dsy-300/16、4dsy-260/25、4dsy-180/40、4dsy-150/63、4dsy-120/80。
4dsy四缸大流量电动试压泵是上海邦泉泵业制造有限公司设计制造的更新系列产品，使用寿命长，性能稳定，移动灵活，重量轻等特点。
电动试压泵是专供各类压力容器、管道、 阀门、蒸气锅炉等作水压试验和试验室中获得高压液体的设备。
本泵系按水压试验要求而特殊设计，在试压的初始阶段能迅速充液和升压以缩短试验时间，具有较大的流量，当压力超过 1.6mpa(此压力可以调低)后，为使试压过程能较平稳而缓慢地进行，则流量自动减小，所以本泵在高、低压时具有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意压力的水压试验。
电压试压泵均可选配电接点压力表自控箱
技术参数 technical parameters
型号model |
压力pressure |
流量flow volume (l/h) |
柱塞直径 |
功率 |
毛重 |
尺寸 |
|
|
高压 |
低压 |
||||||
|
4dsy-520/6.3 |
6.3 |
520 |
1350 |
40 |
3 |
170 |
900*450*900 |
|
4dsy-400/10 |
10 |
400 |
1250 |
35 |
3 |
170 |
900*450*900 |
|
4dsy-300/16 |
16 |
300 |
1200 |
30 |
3 |
170 |
900*450*900 |
|
4dsy-260/25 |
25 |
260 |
1100 |
28 |
3 |
170 |
900*450*900 |
|
4dsy-180/40 |
40 |
180 |
1050 |
20 |
3 |
170 |
900*450*900 |
|
4dsy-150/63 |
63 |
150 |
1020 |
18 |
3 |
170 |
900*450*900 |
|
4dsy-120/80 |
80 |
120 |
980 |
16 |
3 |
170 |
900*450*900 |
低压缸柱塞直径：50mm
低压缸工作压力≤1.6mpa
缸数：4
柱塞行程：36mm
每分钟往复次数：96
电动试压泵结构和工作原理

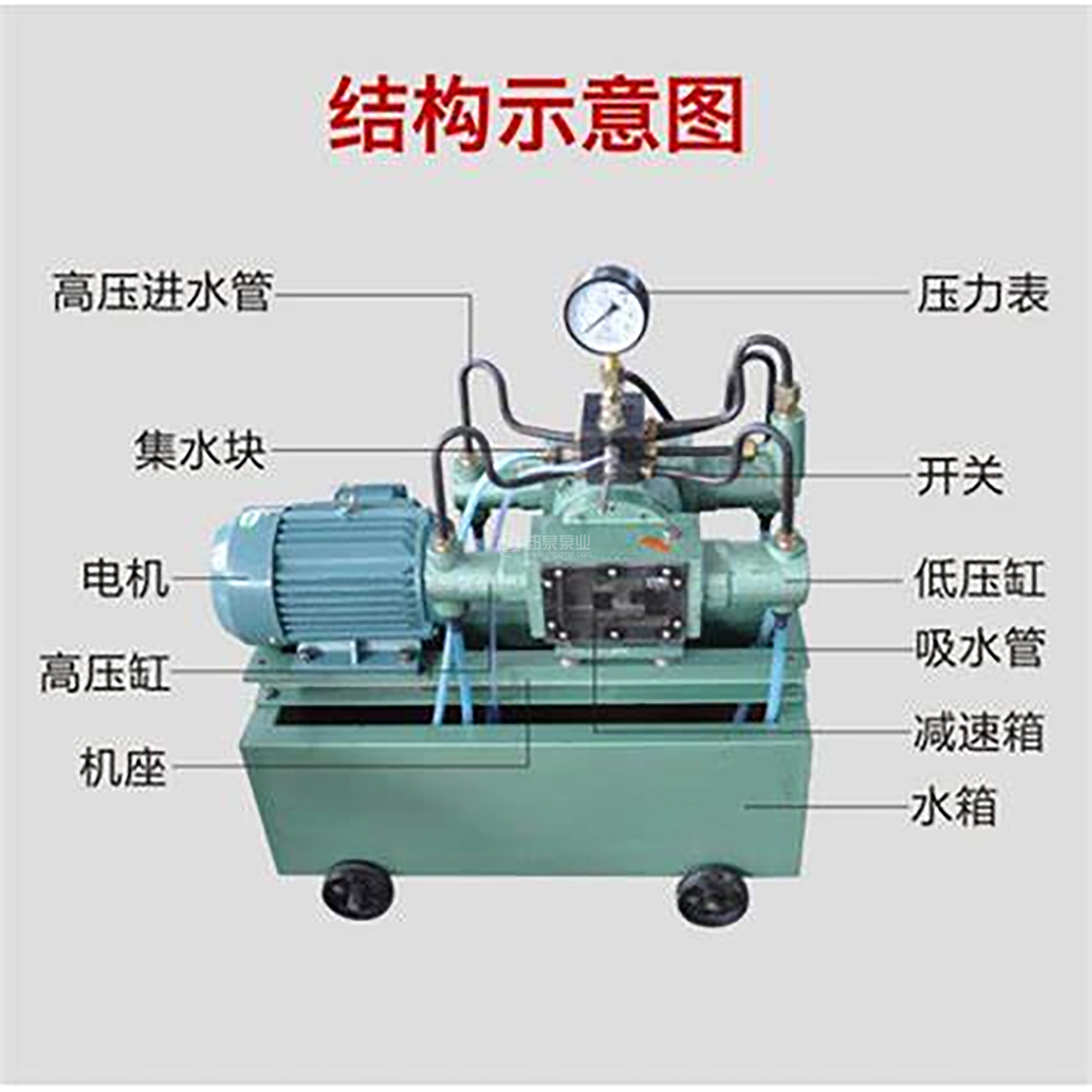

本泵为卧式四柱塞往复泵，由电动机、减速箱、传动箱、高低压水缸、集水器、安全阀及水箱等主要部件组成，泵的工作原理及结构示意图如下图所示。
电动试压泵安装与使用
1.开箱后的安装
本泵在开箱后，应装上压力表、安全阀，将安全阔装在集水器上的安全阀接头 m6x1.5-7h 孔内，压力表拧入集水器上面的压力表接头螺母，(注意:加o形密封圈 10x1.9使表面朝向便于观察的方向，才是一台完整的泵)。集水器的工作接头至被试器件接好管路和电源线后，即可投人运行。
2.使用方法
(1)使用前的准备工作
a.本泵出厂时减速箱已加人齿轮油(syb1103-62s)。
b.两侧传动箱内加 30号机械油(gb443-64)，油面切勿高于十字头下部导轨面，使用中还需移开传动箱上的加油螺塞，定期向油池中加注润滑油，并保持每次运转时有油往传动箱内滴注。
c.水箱内加满洁净的试压用介质，并注意随时补充，试压用介质为水或粘度和水相近的油品，其温度应在5℃~60℃，并宜略高于环境气温。
d.被试器件中应预先放尽空气，充满工作介质，以缩短试压时间
e.运转前开启放水阀，启动泵在常压下试运转，若无异常响声及阻滞现象，回水管排出介质，四进水管正常充液时，即可关闭放水阀，进行试压★
(2)使用中注意事项
a.接至泵的电源应装有熔断器，接线时必须使电源可靠接地，以策安全。
b.减速箱中油温不超过 80℃。
c.工作中如发现泵或其它部分有明显渗漏现象，应停机卸压进行检修。
f.安全阀不能当作溢流阀使用，不能调高，也不官调低，试压时如想保持固定的某一试验压力时，建议在管路中另装滋流阀。
注:当高压缸(对压力为1.6mpa 以上的泵)偶尔不进液时，可取掉低压吸水管，打开放水阀，待高压缸正常工作后，再接上低压吸水管。
(3)试压泵的联接尺寸
在泵的集水器中心线上，离地高度819毫米处，装有工作接头，有关尺寸如图2，请备用户按此尺寸安排联接管路。
